导语

没有最完美的架构，只有最合适的架构。

背景

很多时候服务网格在业务难以落地，往往是因为有历史包袱或者特殊需求，反而没有新设计的项目接入服务网格容易，而原因多是以下几点：

难点

私有协议：这里泛指Istio官方未支持的协议，如果不能识别私有协议，也就无法对私有协议进行流量管理（如路由等）；不能很好地平滑过渡掉原有的北极星或者Consul服务发现；
第三方服务发现：比如北极星服务发现得到的IP是实例IP，我们这边要想办法让流量走到ServiceIP上去，通过Virtual Service IP加端口来确定服务和协议，才能利用到边车来管理流量和解析自定义协议；

解决方案

私有协议

私有协议服务网格的解决方案大概有以下两种

协议转换
协议扩展

协议转换

协议转换顾名思议就是将协议转换成网格内支持的方案。

一种是在client多实现个协议转换层，但开发以及部署更新麻烦，但如gRPC-gateway也是种实现方式，只不过gRPC在Istio本身就支持；
一种是在边车、adapter或者边缘网关服务去做转换，但一样有上面的问题；且有可能目前网格内的协议并不合适业务场景，比如性能下降等问题；

协议扩展

这里的协议扩展是指通过Service Mesh来扩展支持私有协议及任意的尚未支持的协议。

自研

自研肯定是能实现的，但对技术要求较高，需要要对数据面修改的技术能力，像Envoy是用C++实现的，另外控制面也要做一定修改。

Aeraki

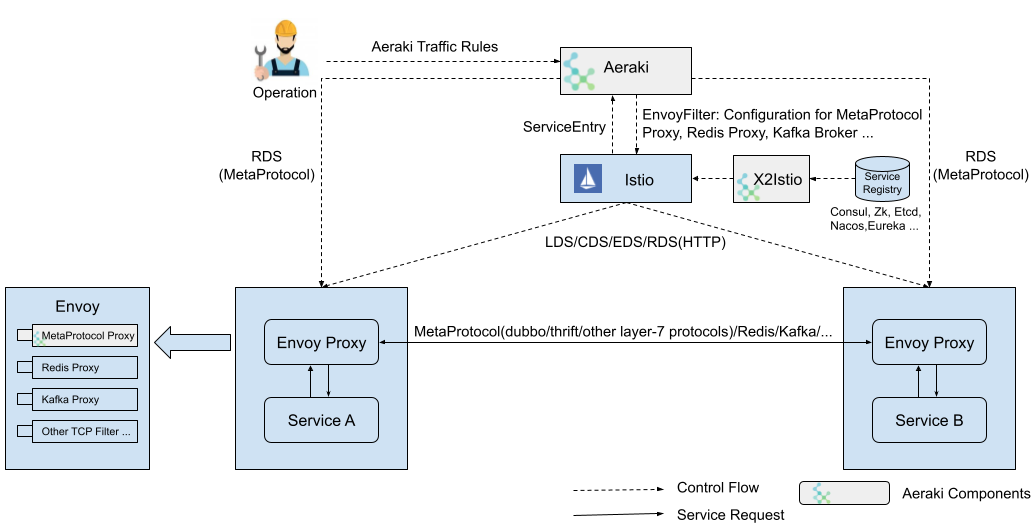

Aeraki Mesh可以帮助你在服务网格中管理任何七层协议。目前已经支持了 Dubbo、Thrit、Redis、Kafka、ZooKeeper 等开源协议。你还可以使用 Aeraki Mesh 提供的 MetaProtocol 协议扩展框架来管理私有协议的七层流量。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


/**
 * Codec for Awesomerpc protocol.
 */
class AwesomerpcCodec : public MetaProtocolProxy::Codec,
                  public Logger::Loggable<Logger::Id::misc> {
public:
  AwesomerpcCodec() {};
  ~AwesomerpcCodec() override = default;

  //协议解码，需要解析 buffer 并填充 Metadata， Metadata 将被用于 MetaProtocol Proxy 的 filter，例如限流，路由的匹配条件
  MetaProtocolProxy::DecodeStatus decode(Buffer::Instance& buffer,
                                         MetaProtocolProxy::Metadata& metadata) override;

  //协议编码，可以根据 Mutation 对请求或者响应数据包进行修改，例如增加、删除或者修改 header，修改后需要回写到 buffer 中
  void encode(const MetaProtocolProxy::Metadata& metadata,
              const MetaProtocolProxy::Mutation& mutation, Buffer::Instance& buffer) override;

  //错误编码，用于框架向客户端返回错误信息，例如未找到路由或者连接创建失败等，编码的数据需要写入到 buffer 中
  void onError(const MetaProtocolProxy::Metadata& metadata, const MetaProtocolProxy::Error& error,
               Buffer::Instance& buffer) override;

...

实现编解码接口较简单，仅需实现 decode，encode 和 onError 三个方法即可。

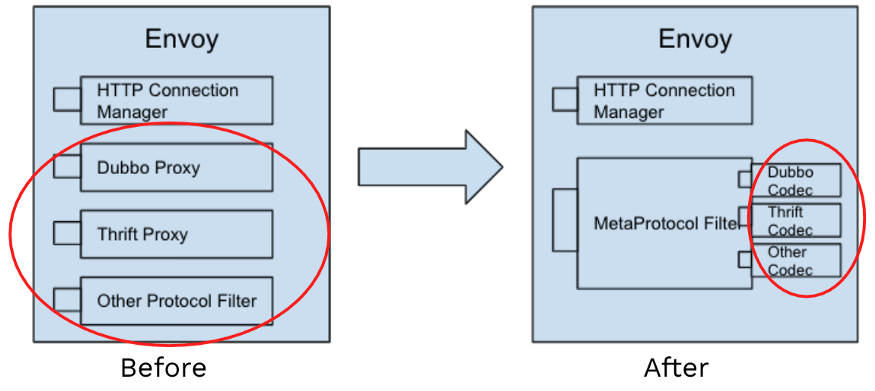

而其它服务治理能力都已经通过MetaPortocol这个EnvoyFilter，以插件的形式统一实现了支持。

而在Istio中声明使用它也较简单，仅需创建一个 Aeraki 的 ApplicationProtocol CRD资源：

1
2
3
4
5
6
7
8


apiVersion: metaprotocol.aeraki.io/v1alpha1
kind: ApplicationProtocol
metadata:
  name: my-protocol
  namespace: istio-system
spec:
  protocol: my-protocol
  codec: aeraki.meta_protocol.codec.my_protocol

第三方服务发现

几种融合网格服务发现名字的方案对比：

方案名	优点	缺点
基于服务发现代理	完全不需要修改业务代码	需要开发代理服务
基于边车	更符合后面网格建设的规范能处理自定义协议	需要修改业务请求Client 在边车中进行服务发现较重
基于配置	原理较为简单	需要修改业务请求Client 不够灵活，不够通用
基于DNS	原理较为简单，易维护	需要修改业务请求Client
DNS+边车	原理较为简单，易维护能处理自定义协议	需要修改业务请求Client
服务发现改成非k8s service	可以照顾原有VM上的服务	需要自研控制面，数据面也要进行一些修改

我个人比较喜欢的是代理、DNS和用Consul替代的这三种方案，其中最符合istio原有流程是DNS这种，方案过多，就不一一详细说明了，这里主要提DNS模式下，通过X2Istio注册ServiceEntry的方式。

X2Istio (Polaris2Istio)

Istio可用特性

ServiceEntry自动分配VIP；
Service ExternalName提供DNS CNAME记录；

利用上述特性可制定以下方案：

说明

走方式4调用将上报给Polaris组件以供他自动建立新的ServiceEntry，这样就回到了方式3，后面就不用再进行L5发现而是直接DNS解析走ServiceIP了；
走方式3调用的服务如果后面迁移到了集群内，那么将externalName改成集群内的Service，后面变成方式2，这样就可以具备完整的网格能力；
当主调都改成直接使用ServiceName时，将都走方式1，有其它几种调用方式的存在，将大大降低业务改造的工作量。

图中的Polaris2Istio就相当于本图中的X2Istio。

Polaris2Istio: https://github.com/aeraki-mesh/polaris2istio

ServiceEntry自动分配IP并解析

DNS 代理还支持为没有明确定义的 ServiceEntry 自动分配地址。这是通过 ISTIO_META_DNS_AUTO_ALLOCATE 选项配置的。

启用此特性后，DNS 响应将为每个 ServiceEntry 自动分配一个不同的独立地址。然后代理能匹配请求与 IP 地址，并将请求转发到相应的 ServiceEntry。

参考：https://istio.io/latest/zh/docs/ops/configuration/traffic-management/dns-proxy/

DNS解析

DNS是k8s内部就在使用的名字解析服务（目前集群中使用的是CoreDNS），我们只要解决名字转义后的域名能够一样解析到ServiceIP就能解决服务发现的问题，这里可以利用Service本身就有EnternalName来CNAME解析解决。

参考：https://github.com/kubernetes/kubernetes/issues/39792

externalname

参考：https://kubernetes.io/docs/concepts/services-networking/service/#externalname

ServiceEntry

可按如下配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
  name: <polaris-name-for-k8s>
  namespace: polaris
  annotations:
    aeraki.net/polarisNamespace: Test
    aeraki.net/polarisService: test-service
    aeraki.net/external: "false"
  labels:
    manager: aeraki
    registry: polaris
spec:
  hosts:
    - dev.<polaris-name-for-k8s>.polaris
  resolution: NONE # or STATIC

参考： https://github.com/aeraki-mesh/polaris2istio

请注意我们集群当中使用的是CoreDNS，它要求externalName的格式必须是符合FQDN的，即最全的形式。

对于已经在集群当中的Service，只需要创建有原服务发现名字和service映射关系的externalName类型的Service就行；

对于不在集群当中的L5服务，则需要先创建ServiceEntry按入网格，并通过Polaris2Istio来维护实例变更；由于各项目不一样，源码中没有根据管理的Service来匹配，而是直接创建相应的ServiceEntry即可。

关于Polaris的具体实现，下篇文章再讲。

总结

现实情况不总是理想模型，我们要根据实际情况进行调整，没有最完美的架构，只有最合适的架构。
